Tehnilised näitajad

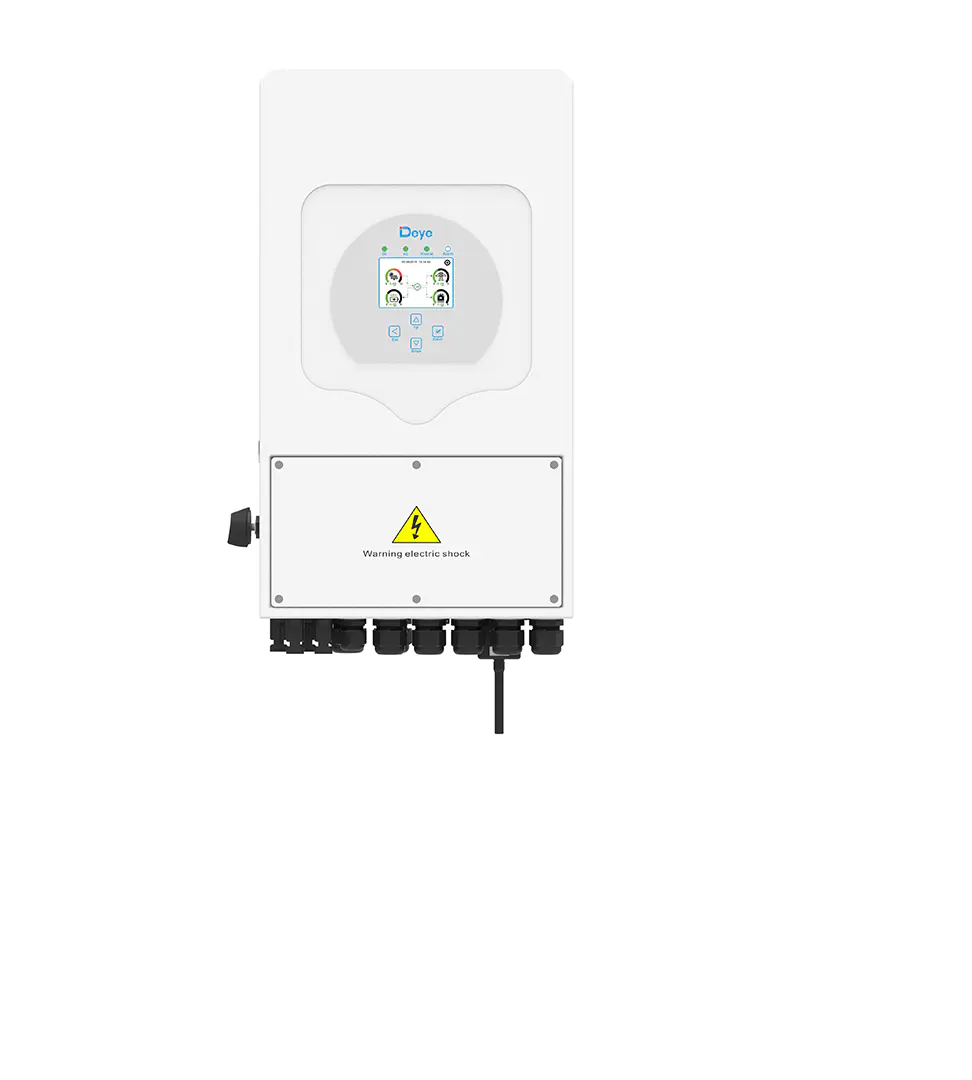

Mudel: Deye SUN-20K-SG01HP3-EU-AM2
Inverteri tüüp: 3-faasiline kõrgepinge hübriidinverter
Nimivõimsus: 20 kW
Maksimaalne AC näivvõimsus: 22 kVA
Maksimaalne PV sisendvõimsus: 32 kW
Maksimaalne PV sisendpinge: 1000 V
MPPT tööpinge vahemik: 150–850 V
MPPT-de arv: 2
Stringide arv: 2 + 2
Aku
Aku tüüp: Li-ion
Aku pingevahemik: 160–700 V
Maksimaalne laadimisvool: 50 A
Maksimaalne tühjendusvool: 50 A
Aku sisendite arv: 1
Aku laadimise juhtimine: automaatne kohandumine BMS-iga
PV sisend
Maksimaalne PV võimsus: 32 000 W
Maksimaalne PV sisendpinge: 1000 V
Käivituspinge: 180 V
MPPT pingevahemik: 150–850 V
Nominaalne PV sisendpinge: 600 V
Maksimaalne töötav PV sisendvool: 26 A + 26 A
Maksimaalne lühisvool: 39 A + 39 A
MPPT jälgijad / stringid: 2 / 2 + 2
AC sisend / väljund
Nominaalne AC sisend-/väljundvõimsus: 20 000 W
Maksimaalne AC näivvõimsus: 22 000 VA
Nominaalne AC sisend-/väljundvool: 30,4 A / 29 A
Maksimaalne AC sisend-/väljundvool: 33,4 A / 31,9 A
Maksimaalne pidev AC läbivool: 40 A
Off-grid tipuvõimsus: 1,5 × nimivõimsus 10 sekundi jooksul
Väljundpinge: 220/380 V või 230/400 V
Võrgusagedus: 50/60 Hz
Võrguühendus: 3L + N + PE
Võimsusteguri reguleerimisvahemik: 0,8 juhtiv kuni 0,8 mahajääv
THDi: <3% nimivõimsusest
DC voolu sissepritse: <0,5% In
Kasutegur
Maksimaalne kasutegur: 97,6%
Euroopa kasutegur: 97,0%
MPPT kasutegur: >99%
Kaitse ja funktsioonid
DC polaarsuse vastupidise ühendamise kaitse: Jah
AC väljundi ülekoormuskaitse: Jah
AC ülepingekaitse: Jah
AC lühisekaitse: Jah
Termokaitse: Jah
Saarekaitse: Jah
Isolatsioonitakistuse jälgimine: Jah
Jääkvoolu tuvastus: Jah
DC lüliti: Jah
Ülepingekaitse: TYPE II (DC), TYPE II (AC)
AFCI: lisavarustus
Üldandmed
Kaitseklass: IP65
Töötemperatuur: -40 °C kuni +60 °C
Võimsuse vähendamine: üle +45 °C
Niiskus: 0–100%
Maksimaalne kõrgus merepinnast: 2000 m
Müratase: ≤55 dB(A)
Jahutus: intelligentne õhkjahutus
Mõõtmed (L × K × S): 408 × 638 × 237 mm
Kaal: 30,5 kg
Inverteri topoloogia: mitteisoleeritud

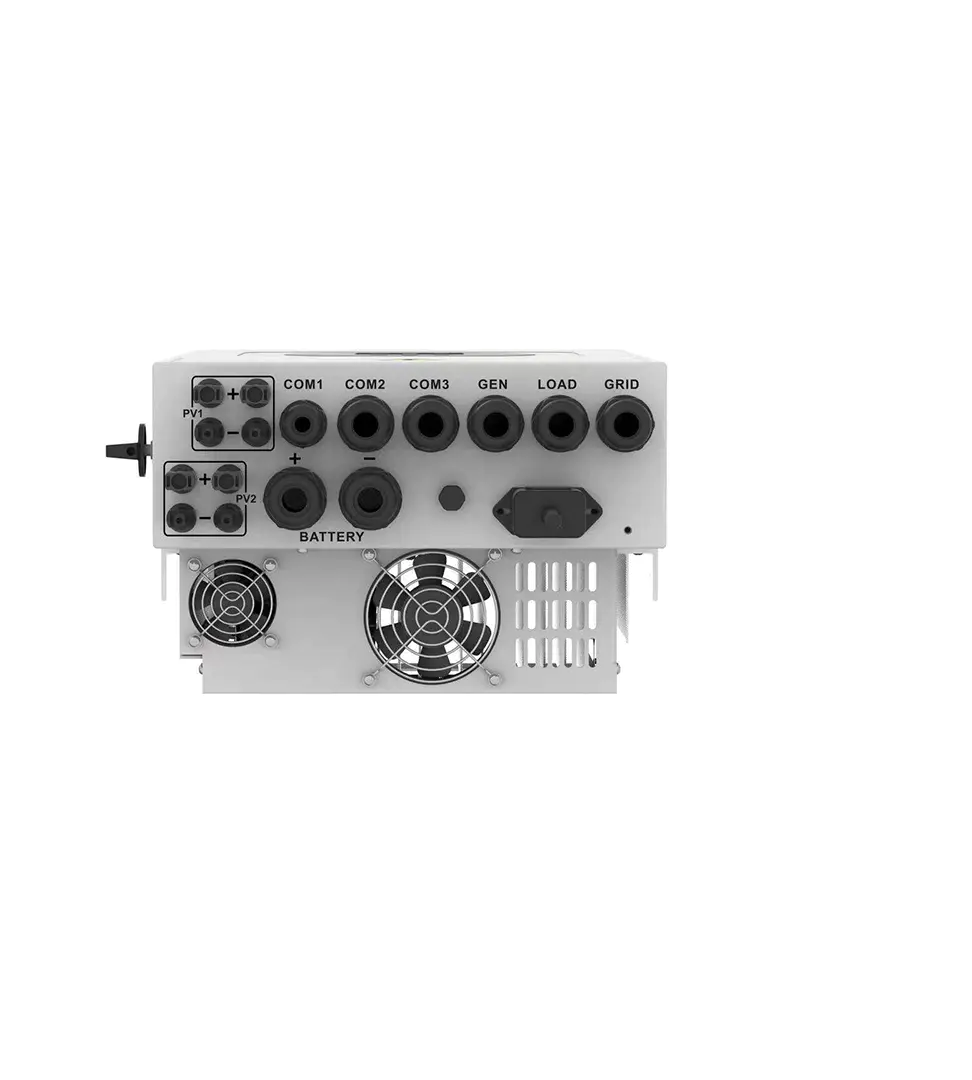

Side ja monitooring
Sideühendused: RS485 / RS232 / CAN
Monitooring: GPRS / WiFi / Bluetooth / 4G / LAN (lisavarustus)
Ekraan: LCD
Süsteemi võimalused
Paralleelühendus: kuni 10 inverterit
Paralleelne töö on-grid: toetatud
Paralleelne töö off-grid: toetatud
Mitme aku paralleelühendus: toetatud
100% ebasümmeetriline väljund: toetatud
AC-coupling: toetatud olemasoleva päikesesüsteemi laiendamiseks
Generaatori energia salvestamine: toetatud
Aku laadimise/tühjendamise ajaperioodid: 6 perioodi
Off-grid tipuvõimsus: 1,5 × nimivõimsus 10 sekundi jooksul
Kõrgepingeaku: toetatud
Garantii: 5 aastat / 10 aastat vastavalt tingimustele
